Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановити діапазон вхідної напруги.
Основні переваги гібридних інверторів Axioma Energy ISPWM 5000:
Панель для підключення до інвертора виглядає так
7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
Опис схемиДБЖ - Інвертор
СЕ - Прилад обліку електроенергії
ТГ - Паливна електростанція (з дистанційним запуском)
АВР - Автоматичне реле вибору живильної лінії
АКБ - Акумуляторна батарея
F1 - Автоматичний вимикач 10А - 40А
F2 - Автоматичний вимикач 10А - 40А
F3 - Автоматичний вимикач 10А - 40А
F4 - Автоматичний вимикач 10А - 40А
У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель - генератор, бензо - електрогенератор) з функцією дистанційного старту.
Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.
Для економії палива при відсутності напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.
| Індикатор | Повідомлення | ||
 |
Зелений | Світиться | Електропостачання споживачів з мережі |
| Блимає | Електропостачання споживачів від АКБ | ||
 |
Зелений | Світиться | АКБ заряджена |
| Блимає | АКБ заряджається | ||
 |
Червоний | Світиться | Повідомлення про аварію |
| Блимає | Попередження | ||
Функціональні клавіші
| Клавіша | Опис |
| ESC | Вихід з режиму налаштування |
| UP | Перехід до попереднього вибору |
| DOWN | Перехід до наступного вибору |
| ENTER | Підтвердження вибору або перехід в режим налаштування |
Технічні характеристики гібридного ДБЖ 5000ВА, 48В + контролер ШІМ 50А, ISPWM 5000, AXIOMA energy, наведені в таблиці.
| Модель | ISPWM 5000 |
| Номинальная мощность | 5000ВА /5000Вт |
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА | |
| Напряжение | 230 VAC |
| Два диапазона напряжения (по выбору) | 170-280 В (для компьютера)\90-280 В (для других нагрузок) |
| Частота | 50 Hz/60 Hz (автовизначення) |
| ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | |
| Напруга (під час роботи від акумулятора) | 230 VAC ± 5% |
| Пікова потужність | 10000VA |
| ККД | 90% ~ 93% |
| Час перемикання | 10 мсек (для комп'ютера); 20 мсек (для інших навантажень) |
| Синусоїда | Чистий синус |
| АКУМУЛЯТОРИ | |
| Напруга акумулятора | 48 VDC |
| Напруга плавальної зарядки | 54 VDC |
| Напруга захисту від перезаряджання | 60 VDC |
| СОНЯЧНІ БАТАРЕЇ | |
| Тип сонячного зарядного пристрою | PWM |
| Максимальна напруга холостого ходу сонячних батарей | 105 VDC |
| Макс. струм заряду від сонячних батарей | 50A |
| Макс. струм заряду від мережі | 60A |
| Макс. струм заряду | 110A |
| ОГЛЯДНІ ХАРАКТЕРИСТИКИ | |
| Розміри, Глибина x Ширина x Висота, мм | 120 x 295 x 468 |
| вага, кг | 11 |
| Порти передачі даних | USB |
| Допустима відносна вологість | 5% - 95% (Без конденсату) |
| Діапазон допустимої температури для роботи інвертора | 0°C до 55°C |
| Діапазон допустимої температури для зберігання інвертора | -15°C до 60°C |
| Основні | |
|---|---|
| Виробник | Axioma |
| Користувальницькі характеристики | |
| Тип акумулятора | GEL | LiFePO4 |
| Потужність, Вт | 5000 |
| Напруга, В | 48 |
| Потужність, кВт | 5000 |
| Струм заряду, А | 60 |
| Функція заряду | Да |
| Синусоїда | Чиста |

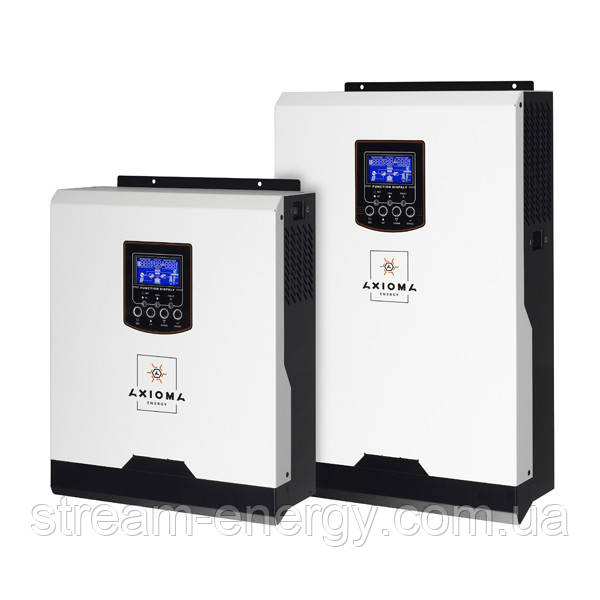

Гібридний інвертор 5 кВт 48в Axioma 5000W 48V + контролер ШІМ 50А для квартири, будинку, для холодильника
